Electricista [Nivel 3] Lección 1 / Actividad 2

Electricista [Nivel 3]

Lección 1 / Actividad 2

Soldadura exotérmica.

A) Propósito de la lección

Identificar el procedimiento y los cuidados en la realización de una unión con soldadura exotérmica.

C) Instrucciones de las actividades

Recuerda: La unión por soldadura exotérmica implica manejo y trabajo con calor, por lo que debes contar con guantes, protección visual, y portar ropa de algodón.  Ningún cuidado es excesivo cuando tu seguridad está en peligro.

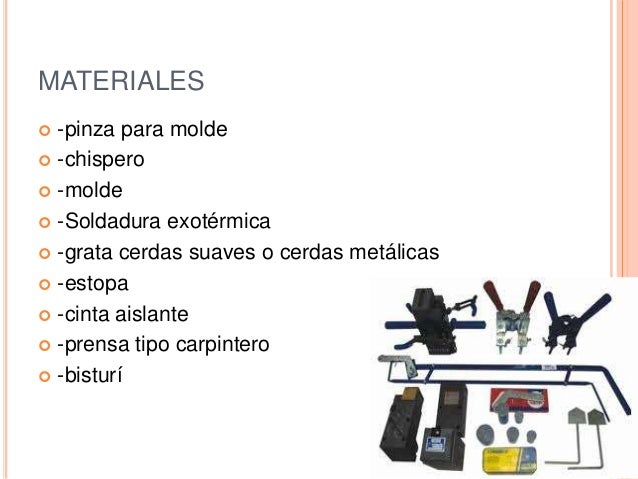

I.            Investiga en los manuales del fabricante las características de las herramientas y materiales para realizar una unión con soldadura exotérmica.

II.           Cotiza el material y herramienta para realizar una unión con soldadura exotérmica.

III.          Identifica las medidas de seguridad y menciona el equipo de seguridad necesario para realizar una unión con soldadura exotérmica.

IV.        Realiza una unión por soldadura exotérmica:

1.    Coloca el molde, acomodando varilla y cable.

2.    Precalienta el molde en cada primera aplicación del día.

3.    Aplica Duxil en ranuras y uniones, esto evitará contaminación y escurrimientos de materia de ignición.

4.    Coloca la laminilla, materia de ignición y  el polvo arrancador, que servirá como mecha (cuida las corrientes de aire ya que el polvo es fino y puede introducirse a los ojos o ser inhalado).

5.    Colócate en posición opuesta a la respiración del molde para generar la ignición con el chispero.

6.    Una vez hecha la ignición libera el molde para que no se pegue a la unión.

7.    Retira el molde y límpialo con cerdas suaves.

riesgos.

9.    Deja enfriar la unión.

9.    Retira la escoria.

10.  Observa el acabado.



I.  Genera un documento en Word que incluya:

1.    Cotización de material.

2.    Fotografías de instalación realizada y su descripción.

DESARROLLO:

II.

III.

 EQUIPOS DE PROTECCIÓN INDIVIDUAL En función de los resultados de la evaluación de riesgos para los trabajos a realizar, los operarios deben disponer y utilizar de los EPI necesarios para cada caso en particular.

 • Guantes de protección contra riesgos térmicos: Evitan las quemaduras más leves por contacto y son necesarios para cualquier trabajo en obra.

 • Gafas de protección: Obligatorias durante la reacción para evitar que cualquier proyección de material alcance los ojos

• Calzado de seguridad: Obligatorio en cualquier trabajo en obra.

• Ropa de trabajo (manga larga y pantalón largo). Evita el riego de quemaduras leves por contacto con el molde o conductores calientes.

FOTOGRAFÍA DE INSTALACIÓN:

C) Cierre de la lección

Recuerda consultar la siguiente bibliografía:

•      Díaz Pablo: Soluciones prácticas para la puesta a tierra en sistemas de distribución.

•      Oropeza Javier: Libro de oros de puesta a tierra universal.

•      Velasco Solís Jesús: Entendiendo el sistema de tierras.

IMPORTANTE

Guarda este documento porque formará parte de tus ejercicios que acreditan tu participación en el programa.

Utiliza la siguiente etiqueta en tu archivo:

Estructura de la etiqueta:

Ocupación_NivelX_LeccionX_XXXX.doc

Ejemplo:

Electricista_Nivel1_Leccion2_JDM.doc

Nota: Sustituye las XXXX por las iniciales de tu nombre y apellidos.
