Electricista [Nivel 3] Lección 1 / Actividad 1


Electricista [Nivel 3]
Lección 1 / Actividad 1


Características de la puesta a tierra



A) Propósito de la lección


Identificar las características de la puesta a tierra residencial.

B) Instrucciones de las actividades


I.            Realiza un sondeo de 20 viviendas e identifica cuántas cuentan con puesta a tierra.

de cada 5 viviendas 4 cuentan con puesta a tierra.

1.    Investiga la normatividad CFE EM-BT101 para servicio monofásico; revisa la especificación a cargo del usuario.


2.    ¿Las instalaciones de puesta a tierra identificadas, cumplen con la normatividad?

II.           Descarga la NOM-001-SEDE vigente, y busca en el artículo 250 el valor de resistencia máximo permitido para la puesta a tierra residencial.

1.    Investiga el método de 3 puntos para la medición de la puesta a tierra.

III.          En apego a la especificación Comisión Federal de Electricidad EMBT101 cotiza el material para instalar una puesta a tierra.

1.    ¿Qué características debe tener la varilla copperweld?



2.    ¿Qué calibre de cable se recomienda para la puesta a tierra?
3.    Describe los cuidados durante la instalación y conexión de la puesta a tierra.

IV.        Genera un documento en Word que incluya:

1.    Los valores investigados.
2.    Método de medición de resistencia de la puesta a tierra.
3.    Cotización de material para la instalación.



DESARROLLO:

1. de 10 viviendas observadas nueve tienen puesta a tierra y una no.

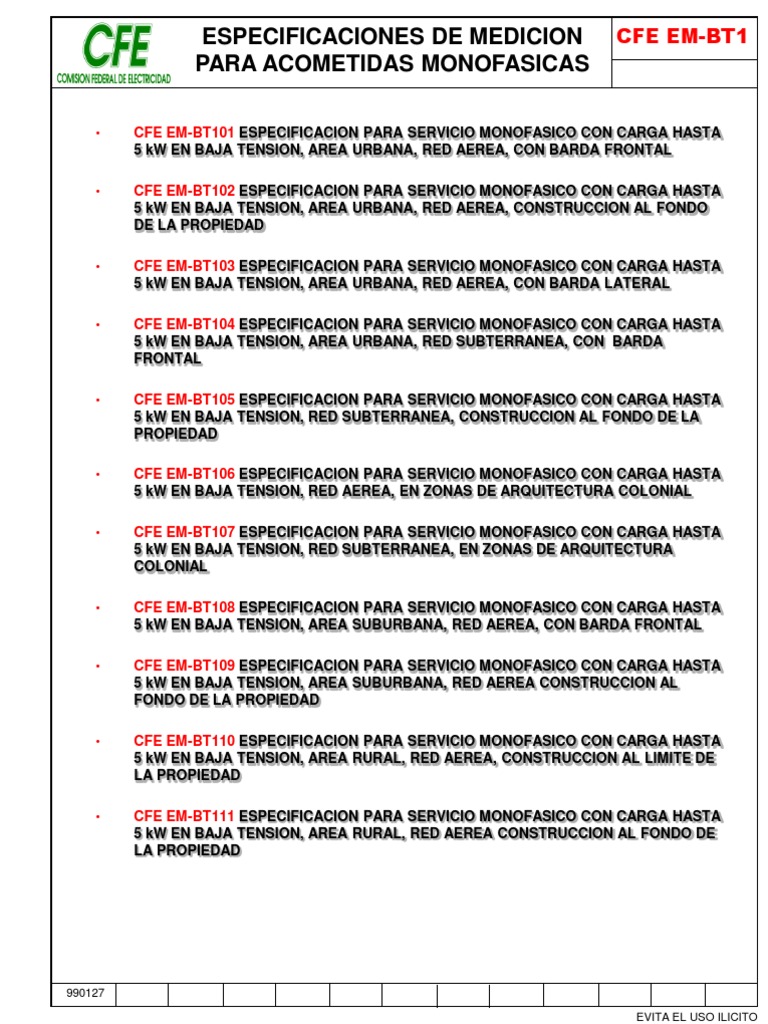

2. normas monofasicas:

CFE EM-BT101  con carga hasta 5kw en baja tencion, área urbana, red aérea, con barda lateral.



3. de las que identifique todas cumplen con normatividad esta vez inspeccione 5 viviendas.

III.

MATERIAL La varilla de puesta será de tres tipos, acorde con la necesidad:
  Acero recubierto con cobre tendrá revestimiento de cobre mediante electrólisis o fusión, que asegure la perfecta adherencia del cobre sobre el núcleo de acero.
 Acero austenítico referencia 304.
 Cobre.


ELÉCTRICAS:
 La conductividad del cobre, del recubrimiento electro depositado o de la varilla de cobre, debe ser mínimo del 99 %. La resistividad será de 70 a 72 µΩ-cm para el acero austenítico 304. La conductividad del elemento será medida acorde con lo estipulado en la norma ASTM B-193.



Imagen relacionada
Resultado de imagen para material para puesta a tierra

NOM-001-SEDE




MÉTODO DE LOS TRES PUNTOS O TRIANGULACIÓN.

Consiste en enterrar tres electrodos (A, B, X), se disponen en forma de triángulo, tal como se muestra en la figura 2, y medir la resistencia combinada de cada par: X+A, X+B, A+B, siendo X la resistencia de puesta a tierra buscada y A y B las resistencias de los otros dos electrodos conocidas.
METODOS PARA MEDIR IMPEDANCIAS DE PUESTA A TIERRA
Figura 2 . Método de las tres puntas.

Las resistencias en serie de cada par de puntos de la puesta a tierra en el triángulo sera determinada por la medida de voltaje y corriente a través de la resistencia. Así quedan determinadas las siguientes ecuaciones:
R1= X+A

al neutro de CFE– hasta la varilla copperweld, con calibre no menor a 8 AWG. Conductor de puesta a tierra.


      Díaz Pablo: Soluciones prácticas para la puesta a tierra en sistemas de distribución.

      Enríquez Harper Gilberto: El ABC de las instalaciones eléctricas residenciales.
      Fernández Rodas Eusebio: Curso de electricidad e instalaciones eléctricas.
      Oropeza Javier: Libro de oros de puesta a tierra universal.
      Velasco Solís Jesús: Entendiendo el sistema de tierras.


IMPORTANTE


Guarda este documento porque formará parte de tus ejercicios que acreditan tu participación en el programa.

Utiliza la siguiente etiqueta en tu archivo:

Estructura de la etiqueta:

Ocupación_NivelX_LeccionX_XXXX.doc

Ejemplo:

Electricista_Nivel1_Leccion2_JDM.doc

Nota: Sustituye las XXXX por las iniciales de tu nombre y apellidos.
